آلة المتداول دعم الكهروضوئية الشمسية

Solar PV Support Forming Machine
Solar PV Support Forming Machine
Solar PV Support Forming Machine
Solar Photovoltaic Support Rolling Machine
Solar Photovoltaic Support Rolling Machine

قوس الخلايا الكهروضوئية مزدوج في لفة على شكل C ينطبق بشكل أساسي على محطة الطاقة الكهروضوئية الأرضية ومحطة الطاقة الكهروضوئية ذات السقف المسطح الخرسانية. تتمتع الدعامة بقدرة قوية قابلة للتعديل ، وقوة هيكلية عالية ، وشكل جميل ، وزاوية انحناء قياسية ، وموضع ثقب دقيق ، وزاوية مستقيمة ، وحجم دقيق ، ومواصفات كاملة ، وسعر اقتصادي ، والتي يمكن أن تلبي معظم احتياجات العملاء. الصلب المزدوج على شكل حرف C هو نوع خاص من الصلب على شكل حرف C. يمكن استخدامه أيضًا لأنواع الرفوف ، وإطارات السقف ، وقسم الحوائط الجافة ، وبناء الهياكل الفولاذية ، وما إلى ذلك.


ميزات ومزايا آلة المتداول الداعمة للطاقة الشمسية الكهروضوئية


  • آلة التشكيل بالدلفنة للدعم الكهروضوئي المستمر الأوتوماتيكية بالكامل للاستخدامات الثقيلة والخفيفة.

  • يتبنى تغيير الفواصل لعمل مقاطع جانبية بأحجام متعددة.

  • نظام تثقيب مرن مضمّن متكامل

  • القطع المسبق والقطع اختياري:

  • إذا دعت الحاجة إلى إنتاج العديد من الأحجام ، فيمكننا اعتماد القطع المسبق لتوفير التكلفة والكثير من الوقت في تغيير الشفرات أثناء تغيير الأحجام.

  • إذا لم تكن أحجام ملفات التعريف كثيرة ، يمكن أن يؤدي قص المنشورات إلى تحسين جودة الملف الشخصي بشكل كبير.

  • سرعة التشكيل: 12-15 م / دقيقة

  • معتمد ببراءات اختراع متعددة ؛ شهادة CE ، معايير الجودة الأوروبية

  • معظم نماذج الملفات الشخصية الساخنة والشائعة ، لدينا آلات جاهزة في المخزون للتسليم الفوري.

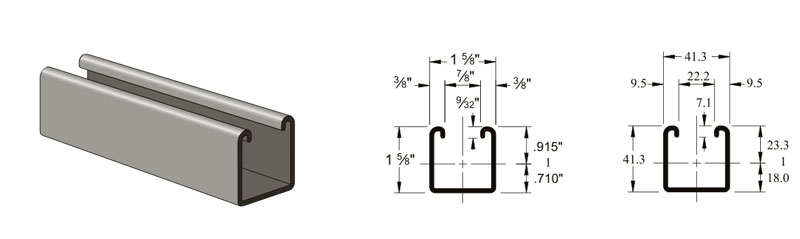

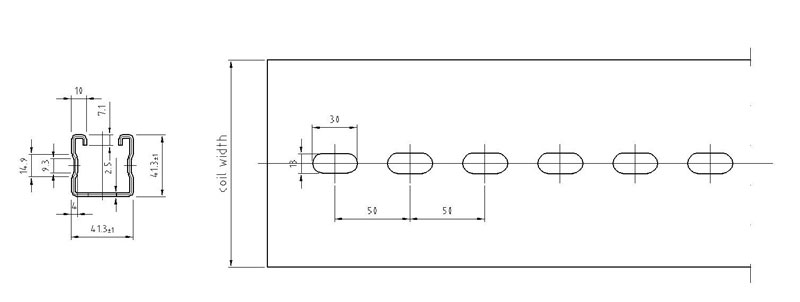

رسومات الملف الشخصي

profile drawing

profile drawing

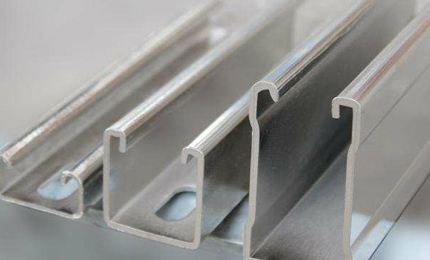

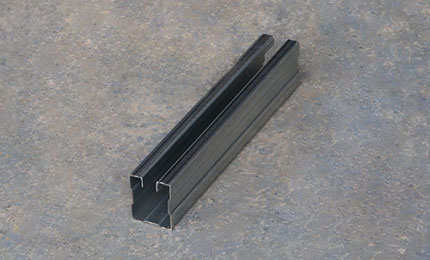

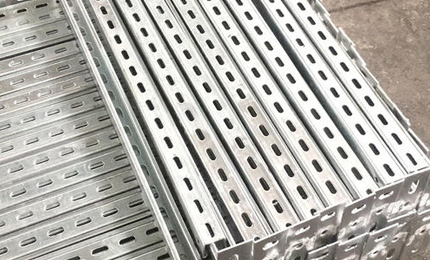

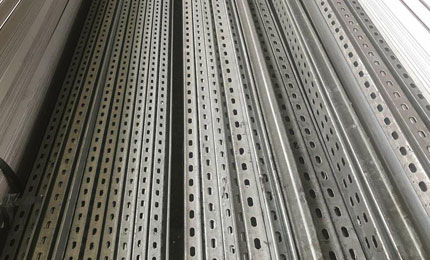

المنتجات النهائية

Finished ProductsFinished ProductsFinished ProductsFinished productsFinished products


تدفق العمل


تدفق القطع المسبق:


جهاز فك اللفائف (سلبي / تلقائي) ← جدول التغذية والتوجيه ← نظام التسوية ← نظام ثقب الثقب (حسب طلبات الملف الشخصي) ← القطع المسبق إلى الطول ← نظام تشكيل الأسطوانة ← داعم يدوي الإخراج / مكدس تلقائي (اختياري)


تدفق ما بعد القطع:


جهاز فك اللفائف (سلبي / تلقائي) ← جدول التغذية والتوجيه ← نظام التسوية ← نظام ثقب الفتحات (حسب طلبات الملف الشخصي) ← نظام تشكيل الأسطوانة ← القطع اللاحق للطول (هيدروليكي) ← داعم يدوي الإخراج / مكدس تلقائي (اختياري)

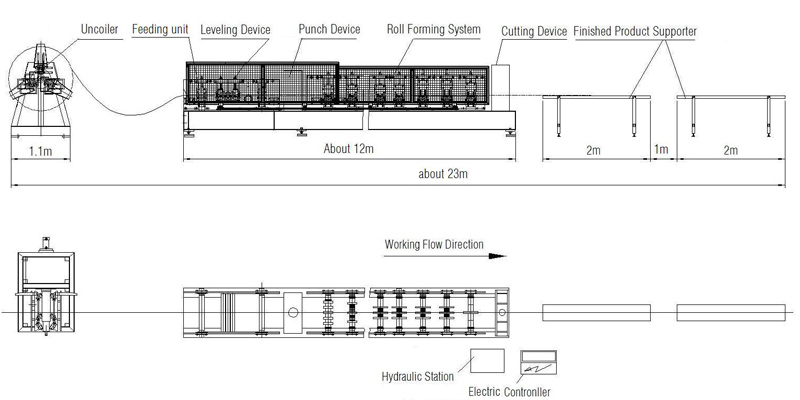

تخطيط خط الإنتاج

Producting Line Layout


التركيب


InstallationInstallation



تطبيق آلة المتداول دعم الكهروضوئية الشمسية


نظرًا لخصائصها الخضراء والصلبة والاقتصادية والمتينة والسريعة وسهلة التركيب والمظهر الجيد ، يتم استخدام دعامة كهروضوئية مزدوجة في لفة على شكل حرف C ومواد البناء الفولاذية الأخرى على نطاق واسع.


إنها مناسبة لبناء الهياكل الفولاذية الخفيفة المختلفة ، وأنواع الرفوف ، وإطار السقف وما إلى ذلك.


Solar Photovoltaic Support Rolling Machine ApplicationSolar Photovoltaic Support Rolling Machine Applicationg


مادة ورقة لفائف مناسبة


مادة مناسبة: الصلب المدلفن على البارد / الساخن ، الصلب المجلفن

السماكة: 1.5-3.0 (مم)

قوة الغلة: 230-300 (ميجا باسكال)

العرض: حسب طلبات الملف الشخصي


المعلمات الفنية للدعم الكهروضوئي المزدوج الداخلي على شكل C من الصلب


1- مكان التركيب: أرضي أو سقف خرساني مسطح

2.Main المواد: تراجع الساخنة الكربون الصلب المجلفن

3 ضغط الرياح في التصميم: 0.55 كيلو نيوتن / متر ^ 2

4. تصميم ضغط الثلج: 0.5 كيلو نيوتن / متر مربع

5. عمر الخدمة: 30 سنة


مكونات ومعلمات خط الإنتاج

1. Decoiler3t/5t Motor/hydraulic motor/passive (optional)
2. Feeding table
3. Leveling device
4. Holes punching device        as profile requests
5. Roll forming system        12-15m/min
6. Safety cover               optional
7. Post cutting device
8. Output SystemManual supporter/ Automatic Stacker (optional)
Stackmaster(Output direction) Lateral/Longitudinal (optional)
9. Hydraulic systemPower supply for holes punching /post-cutting system
10. Electric control systemMITSUBISH/ SIEMENSE/AMS (optional or as requested )


معلومات ذات صله

Machine ConditionFully New, A Grade quality
Panel ShapeAs profile drawing and customer’s requirements
Operatorneeded 1-2 persons
Power Supply220V/380V/415V/460V, 50/60Hz, 3P (as requests)
Equipment WeightAbout12t
Dimension(L*W*H) about 25*3*2m
LOADING SIZENormally need 1x 40' (+ 1x20GP) container.
Equipment ColorNormally Blue/White, or as requests;
Place of OriginZhejiang, China (Mainland)
PackingStandard and careful export packing
