آلة تشكيل المدادة المعيارية

Modular Purlin Roll Forming Machine
Modular Purlin Roll Forming Machine
Modular Purlin Roll Forming Machine
Modular Purlin Roll Forming Machine
Modular Purlin Roll Forming Machine

ميزات ومزايا آلة تشكيل القوائم


  • لا يمكن لأحد أن يقاوم صانعي أسطوانات الهيكل مثل مظهر الآلة اللامعة ، الهيكل والتصميم المعقول ، الأداء العالي ، وسرعة العمل السريعة.

  • وحدة تجميع الحفرة الأرضية / فوق الأرض ، وحدة التثقيب بدون توقف ، وقطع التتبع الطائر متاحة للاختيار لتحسين سرعة الإنتاج بشكل كبير.

  • بين ملفات التعريف متعددة الأحجام ، يتوفر وضعان للتغيير للاختيار:

  • أ) التحويل التلقائي على PLC

  • ب) فواصل التغيير اليدوي

  • بين ملفات التعريف C و Z ، تتوفر 3 أوضاع تغيير للاختيار:

  • أ) التحويل التلقائي على PLC

  • ب) قاعدة آلة التغيير السريع لمنصة كاسيت

  • ج) أوضاع أدوات تغيير الأسطوانة يدويًا.

  • مع التكوينات القياسية التلقائية الكاملة بدون توقف ، يمكن أن تصل سرعة الإنتاج القصوى إلى 30m / min

  • إن خط تشكيل الفولاذ CUZM ذو السرعة العالية والأوتوماتيكي الكامل هذا مخصص بشكل خاص لمحات المهام الخفيفة.

  • معتمد ببراءات اختراع متعددة ؛ شهادة CE ، معايير الجودة الأوروبية

  • معظم نماذج الملفات الشخصية الساخنة والشائعة ، لدينا آلات جاهزة في المخزون للتسليم الفوري.

رسومات ملف تعريف CUZM الشعبية

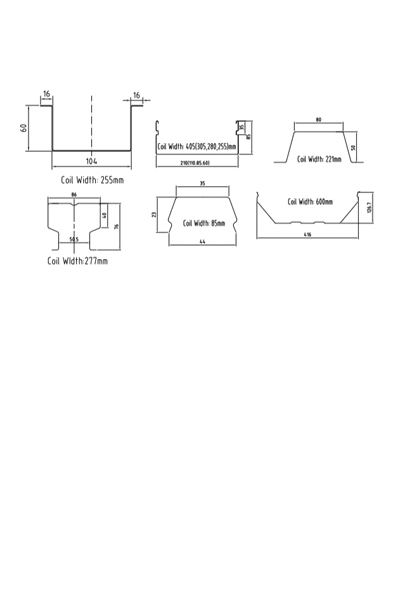

Popular C U Z M Profile Drawings

اللوحات النهائية

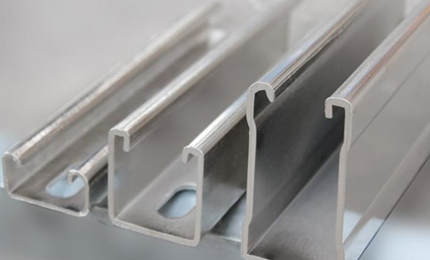

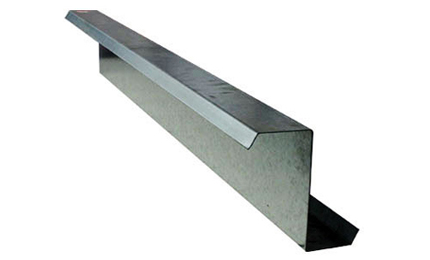

Finished Panels C SamplesFinished Panels z samples


تدفق العمل آلة تشكيل المدادة وحدات


  • آلة التفكيك

  • جهاز التوجيه

  • جهاز التسوية

  • آلة طباعة / تثقيب الشعار (اختياري)

  • وحدة التثقيب (اختيارية حسب طلبات الملف الشخصي)

  • حفرة أرضية / وحدة تجميع فوق الأرض (اختياري)

  • نظام تشكيل اللفة

  • بعد القطع للطول

  • مخرج يدوي مؤيد / مكدس تلقائي (اختياري)

Modular Purlin Roll Forming Machine Working Flow

نوع التثبيت



Installation TypeInstallation Type



تطبيق آلة تشكيل المدادة المعيارية


إن هيكل العمود الثابت هذا مخصص بشكل خاص لمحات CZUM الخفيفة الرقيقة لبناء أو زخرفة مختلف هياكل الهياكل الفولاذية الخفيفة ، والبناء المدني ، وبناء القصور.


application


مادة ورقة لفائف مناسبة


مادة مناسبة: الصلب المدلفن على البارد / الساخن ، الصلب المجلفن

السماكة: 0.5-1.0 (مم) /1.0-2.0 (مم)

قوة الغلة: 230-300 (ميجا باسكال)

العرض: حسب طلبات الملف الشخصي


مكونات ومعلمات خط الإنتاج


1. Decoiler 3t/5t Motor/hydraulic motor/passive (optional)
2. Guiding system
3. leveling device
4. Holes punching unit         as profile requests
5. Roll forming system       20- 30m/min
6. Safety cage             optional
7. Post cuttingMotor/hydraulic (optional)
8. Output SystemManual supporter/ Automatic Stacker (optional)
Stackmaster(Output direction) Lateral/Longitudinal (optional)
9. Hydraulic systemPower supply for holes punching /post-cutting system
10. Electric control systemMITSUBISH/ SIEMENSE/AMS (optional or as requested )



معلومات ذات صله

Machine ConditionFully New, A Grade quality
Panel ShapeAs profile drawing and customer’s requirements
Operatorneeded 1-2 persons
Power Supply220V/380V/415V/460V, 50/60Hz, 3P (as requests)
Equipment WeightAbout15t
Dimension(L*W*H) about 25*3*2m
LOADING SIZENormally need 1x 40' (+ 1x20GP)container.
Equipment ColorNormally Blue/White, or as requests;
Place of OriginZhejiang, China (Mainland)
PackingStandard and careful export packing
