آلة التشكيل بالدلفنة ذات الطابقين عالية السرعة

Double Deck Roll Forming Machine
Double Deck Roll Forming Machine
Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine
High Speed Double Deck Roll Forming Machine

ميزات ومزايا آلة التشكيل بالدلفنة للطابق المزدوج عالية السرعة


  • مع طبقتين من الطاولات الإرشادية وأنظمة التشكيل والقطع حسب الطول ، يمكنها إنتاج صفحتين على آلة واحدة.

  • تغيير سريع وسهل بين ملفين جانبيين: تعمل على شاشة PLC ، لا حاجة لتغيير أو ضبط أي أدوات بكرة.

  • توفير المساحة والتكلفة للمستخدم.

  • سرعة الإنتاج: 20/30/40/50/60 م / دقيقة اختيارية.

  • من خلال العمل مع نظام القطع الطائر بدون توقف ونظام التكديس الأوتوماتيكي الكامل ، يمكن أن تصل السرعة القصوى للخط إلى 60 م / دقيقة.

  • معتمد ببراءات اختراع متعددة ؛ شهادة CE ، معايير الجودة الأوروبية

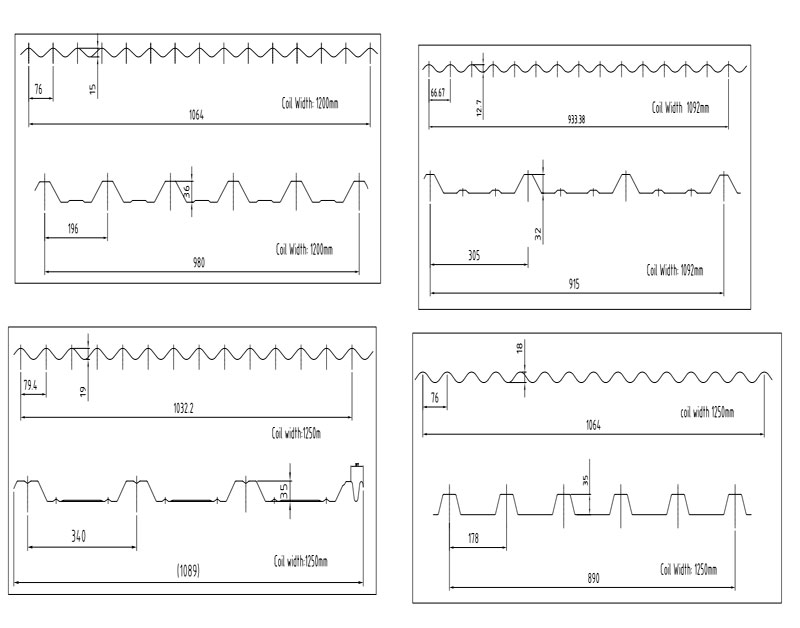

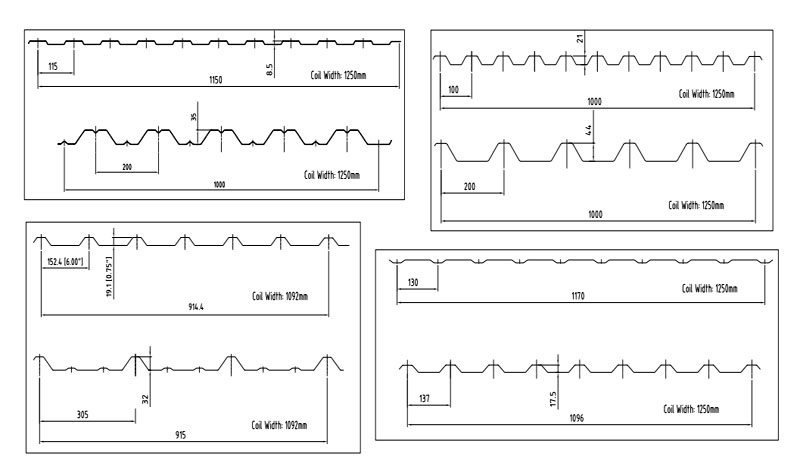

رسومات الملف الشخصي

High Speed Double Deck Roll Forming Machine Profile Drawing

High Speed Double Deck Roll Forming Machine Profile Drawing

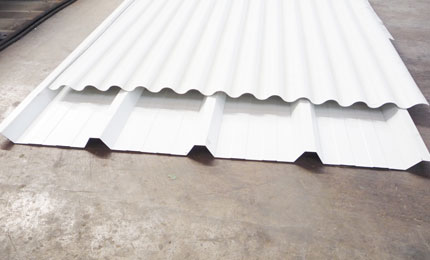

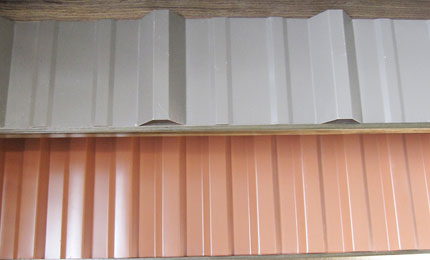

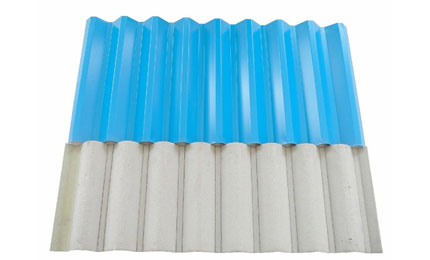

اللوحات النهائية


Finished panelsFinished panels

Finished panels

تدفق العمل لآلة تشكيل الأسطوانة ذات الطابقين عالية السرعة


  • سيارة شحن الملف (اختياري)

  • آلة التفكيك (سلبي / تلقائي)

  • القص الأمامي (اختياري)

  • طاولة التغذية والتوجيه

  • تغطية التصوير (اختياري)

  • نظام تشكيل اللفة

  • بعد القطع للطول (هيدروليكي / محرك

  • إخراج مؤيد يدوي / Stackmaster (اختياري)

لفة تشكيل تخطيط الخط

Roll Forming line layout


المواد الخام المناسبة

Material typeColor coated Steel, Galvanized Steel, and Aluminum sheet
Thickness0.3-0.7(mm)
Yield Strength230-300/350/550-675(MPa) optional
Width1200/1220/1250(mm) as profile requests


مكونات ومعلمات خط الإنتاج

1. Decoiler5t/8t/10t/15t Motor/hydraulic motor/passive (optional)
2. Front Shearoptional
3. Double layer Feeding and Guiding Table
4. double layer Filming Coveringoptional
5. double layer Roll Forming System: 20/30/45/ 60m/minoptional
6. double layer Post-Cutting to lengthHydraulic
7. Output Manual Supporter/Automatic Stackeroptional
Stackmaster(Output direction) Lateral/Longitudinal (optional)
8. Safety cage                optional
9. Post cuttingMotor/hydraulic (optional)
10. Output SystemManual supporter/ Auto Stacker (optional)
Auto Stacker(Output direction) Lateral/Longitudinal (optional)
11. Hydraulic systemPower supply for post-cutting system
12. Electric control systemMITSUBISH/ SIEMENSE/AMS (optional or as requests)


معلومات ذات صله

Machine ConditionFully New, A Grade quality
Panel ShapeAs profile drawing and customer’s requirements
Operator needed1-2 persons
Power Supply220V/380V/415V/460V, 50/60Hz, 3P (as requests)
Equipment WeightAbout 15t
Dimension(L*W*H) about 25*3*2m
LOADING SIZENormally need 1 x 40' (+1x20’) container.
Equipment ColorNormally Blue/White, or as requests;
Place of OriginZhejiang, China (Mainland)
PackingStandard and careful export packing
